Что такое VRF/VRV мультизональные системы кондиционирования

Системы кондиционирования VRF/VRV предназначены для создания требуемых микроклиматических условий в крупных зданиях со множеством помещений. Они особенно актуальны, когда: нельзя нарушать целостность фасада, есть ограничения свободного места под внешний блок, очень длинная протяженность магистрали (которую не сможет прокачать обычный сплит) и т.д.

Подробнее о мультизональных системах

Комплексы кондиционирования VRF/VRV состоят из одного внешнего и несколько десятков внутренних модулей. Внешний блок соединяется с внутренними посредством фреоновых трубопроводов, при этом для каждого внутреннего модуля можно задать свой температурный режим. Это универсальные комплексы, подходящие для зданий большой площади.

VRF/VRV комплекс состоит из таких элементов:

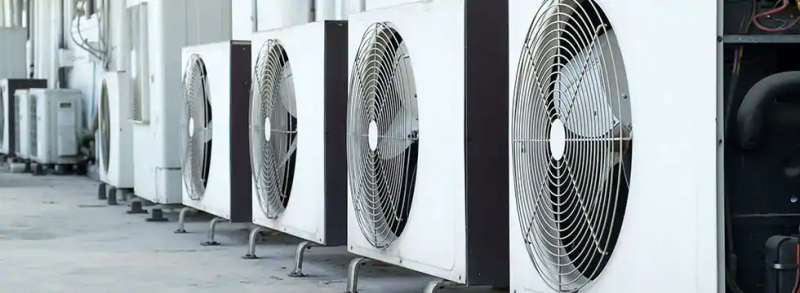

• Наружные блоки с одним и несколькими компрессорами. Внешние блоки могут монтироваться из нескольких внешних блоков, объединенных в единый комплекс - это зависит от необходимой производительности системы.
• Внутренние блоки. Подбираются и устанавливаются исходя из специфики помещения.Канальный с возможностью скрытой установки, кассетные на большие и объемные помещения с высокими потолками, настенные для небольших помещений.
• Трубопроводы. VRF/VRV системы бывают двухтрубные и трехтрубные. Основные отличия: у двухтрубных систем не получится включить внутренние блоки на разные режимы, то есть, если основной «ведущий» кондиционер включен на холод, то все остальные смогут работать только на холод, на режим тепло переключить не получится. У трехтрубных такая возможность есть, все кондиционеры могут работать на любом режиме, тепло или холод.
• Система управления. Для каждого внутреннего блока предусмотрен пульт. Дополнительно можно подключить центральный пульт, с которого осуществляется управление всеми блоками.

Как работает мультизональная система VRF/VRV

Газообразный хладагент (фреон) подается из внутренних модулей во внешний блок, где сжимается с повышением температуры. Далее фреон конденсируется, охлаждается и переходит в жидкую фазу. Из конденсатора хладагент подается через разветвители и клапаны ЭРВ к внутренним блокам с испарителя. После превращения в газ фреон возвращается обратно в компрессор и цикл начинается заново. Этот принцип работы характерен для большинства систем кондиционирования воздуха.

Характерные особенности комплексов VRF/VRV

• Использование разветвителей (рефнетов) перед каждым внутренним блоком на газовой и жидкостной линии. Подбираются в зависимости от мощности внутреннего блока.
• Возможность поддержания разного микроклимата в одном здании. Система управляется автоматикой и одновременно контролирует параметры работы каждого модуля.
• Применение электронных расширительных вентилей (ЭРВ). Вентили ставятся перед каждым внутренним модулем. В отличие от механических терморегулирующих вентилей (ТРВ), электронные управляются через специальный контроллер, подключенный к температурным датчикам. Использование ЭРВ позволяет более точно регулировать подачу хладагента.
• VRF/VRV системы бывают двухтрубными (комплекс работает только на охлаждение или подачу тепла) и трехтрубными (часть модулей охлаждает, часть – греет).

Есть ли разница между VRF и VRV системой?

Существенной разницы нет. Термин VRV (Variable Refrigerant Volume) придуман компанией Daikin и означает «переменный объем хладагента». Это товарный знак корпорации, другие компании используют аббревиатуру VRF (Variable Refrigerant Flow) – «переменный поток хладагента». В обоих случаях используется общая магистраль с разветвителями и электронными вентилями. Модели разных компаний отличаются незначительно, в основном речь идет о производительности и количестве блоков, длине магистралей и прочих параметрах.

Преимущества мультизональных комплексов кондиционирования

Все мультизональные системы комплектуются инверторными компрессорами, с ними производительность комплекса регулируется более плавно. Инверторные компрессоры тише работают, а после выхода на заданный режим не отключаются, а постепенно снижают производительность.

• Малый вес внутренних блоков. Тяжелое оборудование (компрессоры, конденсаторы, электродвигатели) расположены в наружном модуле, во внутренних размещаются только испарители и автоматика.
• Высокая точность поддержания температуры (до 0,5°C) для каждого модуля за счет применения клапанов ЭРВ.
• При поломке одного блока остальные продолжают работать в штатном режиме. В результате снижается стоимость ремонта и технического обслуживания.
• Низкая шумность. Основной звуковой фон создает блок, расположенный снаружи здания.
• Возможность интеграции комплекса с уже установленной вентиляцией.
• Интеллектуальное управление. Позволяет сэкономить до 30% электроэнергии за счет индивидуальной настройки каждого модуля.

Мультизональные VRF/VRV не заменяют обычные сплит-системы, у них разные задачи. У сплит-систем возможно подключение до 4-х блоков, при этом производительность комплекса зависит от длины трасс. Такие системы актуальны для небольших зданий. VRF/VRV рассчитаны на крупные площади, расстояние между отдельными блоками может достигать 100 метров. Стоимость таких систем выше, но и возможностей у них больше.
