Фанкойлы – что это, принцип работы фанкойла

18 января 2022 15:05

Содержание

Что такое фанкойл
Принцип работы
Установка
Классификация вентиляторных доводчиков
Что такое чиллер?
Как работает чиллер?
Виды чиллеров
Плюсы и минусы систем кондиционирования чиллер-фанкойл

Каталог климатической техники сегодня представлен несколькими видами систем кондиционирования. Самой распространенной остается сплит-система . Но она не единственная, что может охлаждать помещения целого дома или даже офиса. У нее есть альтернатива с рядом преимуществ. Правда, она мало распространена, и тому есть причины, но обо всем по порядку

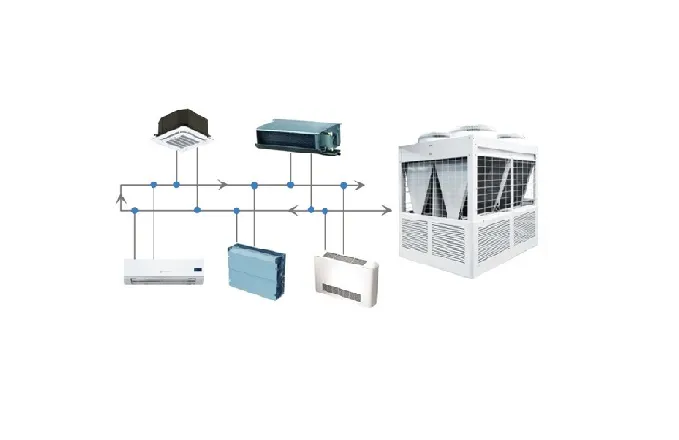

Разбираемся, что собой представляет система кондиционирования на базе фанкойлов, в чем ее плюсы по сравнению со сплит-системами, где она востребована, и что надо для ее работы. Начать стоит с того, что по принципу работы фанкойлы, а точнее, чиллер-фанкойлы очень схожи со сплитами:

они тоже используют хладагент в виде газа (правда, в процессе он меняет состояния);
чиллер-фанкойл включает два блока – наружный и внутренний;
работать фанкойлы могут как на отопление, так и на охлаждение помещений.

В чем тогда отличия? Во-первых, чиллер-фанкойлы используют в качестве источника холодной или теплой энергии воду. Во-вторых, они куда более эффективны для обслуживания больших объектов. По-настоящему больших – многоэтажных домов, офисных центров и т. д.

Чтобы понять, как работает такая система кондиционирования, надо разобраться с назначением и принципом каждого из ее модулей. Их два: фанкойл и чиллер.

Что такое фанкойл

Фанкойл – это англицизм, образованный двумя частями: fan – вентилятор, coil – теплообменник. Поскольку функция данного устройства состоит в сборе воздуха из комнат и его перегонки в теплообменник, где тот охлаждается, а после – выпуска уже охлажденных потоков в помещения, – его также называют вентиляторным доводчиком.

Принцип работы

Как работает фанкойл:

большой вентилятор «нагоняет» воздух из помещения в теплообменник;
через соседнюю трубу в тот же теплообменник подается вода нужной температуры (зимой – горячая, чтобы отдать тепло, летом – холодная, чтобы отдать холод);
«встречаясь», вода и воздух обмениваются температурами (вода забирает либо тепло, либо холод);
охлажденный или нагретый воздух (ранее собранный из помещений) поступает обратно в комнату;
конденсат, образованный в процессе охлаждения воздуха (когда фанкойл работает на охлаждение), направляется специальным насосом в канализацию или отводится на улицу по аналогии со сплит-системой.

Установка

Фанкойл – это внутренний модуль. Он занимает минимум места, работает тихо и часто даже не имеет собственного корпуса, поскольку обычно «прячется» за фальшстенами или навесными потолками. Будучи недорогим элементом климатической системы оборудования, такой прибор может использоваться не в одном помещении.

На самом деле в этом состоит преимущество «сборки» чиллер-фанкойл: в каждой комнате можно установить по доводчику и не разориться. Причем устройство никак не повлияет на интерьер, его даже видно не будет. А охлажденный или нагретый воздух будет подаваться через вентиляционные решетки, которые могут быть декоративными.

Классификация вентиляторных доводчиков

Доводчики делят по трем основным признакам:

В зависимости от способа установки фанкойлы бывают напольными, настенными и потолочными. В отдельную группу выделяют так называемые универсальные варианты, которые могут монтироваться как на стену, так и на потолок в зависимости от планировочных особенностей помещения.;
По количеству подводимых труб фанкойлы делят на двух- и четырехтрубные. Первые чаще используют только для охлаждения помещений. Из названия понятно, что к ним подключается 2 трубы для воды – одна для поступления охлажденной жидкости, вторая для ее отвода из теплообменника. Если такой доводчик работает в обоих режимах (нагрев и охлаждение), он дополнительно комплектуется еще одним теплообменником и специальным насосом. В четырехтрубных моделях уже стоят 2 теплообменника. Каждый – с двумя патрубками для подключения к трубопроводу. В одной части циркулирует горячая и охлажденная вода (обогрев помещений), во второй – холодная и нагретая (охлаждение).
По принципу работы доводчики бывают кассетными и канальными. Первые – тихие, компактные, простые в плане установки, часто бескорпусные, удобные для равномерного охлаждения воздуха в помещениях. Они могут быть как двух-, так и четырехтрубными. Монтируются обычно на потолок под навесное покрытие. Канальный фанкойл устанавливается в систему вентиляции за фальштену или навесной потолок. Может не только собирать и охлаждать воздух из комнат, но и очищать его, а также смешивать со свежим воздухом с улицы.

Есть еще две классификации. Они делят фанкойлы по признаку функциональности (на доводчики, которые только охлаждают/греют, и устройства, способные смешивать воздух в помещениях со свежим). Вторая классификация – по устройству (корпусные и бескорпусные доводчики).

Что такое чиллер?

Наружный блок системы кондиционирования представлен чиллером. Он значительно больше внешнего модуля сплит-системы и предназначен для сильного охлаждения жидкости. Обычно чиллеры нужны для охлаждения помещений. Фанкойлы, которые работают еще и на обогрев, используют дополнительно тепловые насосы или котлы.

Имея большие размеры, чиллер устанавливается в заранее выбранном месте. Обычно это техническое помещение (по типу котельной), обустроенное специально для габаритного «охладителя» или площадка на кровле здания. При монтаже таких машин используется специализированная техника. А под систему кондиционирования готовится отдельный проект.

Как работает чиллер?

Принцип работы довольно прост:

в систему подается (нагнетается компрессором) всем нам знакомый фреон в газообразном состоянии;
поступая в конденсатор, газ охлаждается до жидкого состояния;
в блоке ТРВ (терморегулирующего вентиля) жидкий газ закипает и начинает испаряться, забирая у воды тепло;
нагреваясь, фреон снова превращается в газ, и вновь подается в конденсатор (циркулирует по кругу);
охлажденная вода из испарителя подается по трубопроводу в фанкойл.

Виды чиллеров

Чиллеры тоже бывают разных типов. Их делят по способу охлаждения воды, наличию режима обогрева и принципу работы. В зависимости от того, как именно прибор охлаждает воду, он бывает с воздушным или водяным охлаждением. В первом случае фреон, сменив состояние с газообразного на жидкое, дополнительно обдувается воздухом. Во втором конденсатор охлаждается водой.

Режим обогрева может быть или не быть. Если он есть, чиллер называют реверсивным (то есть работающим в обоих режимах – на нагрев и охлаждение воды).

По принципу работы оборудование делят на абсорбционное и парокомпрессионное. Абсорбционный чиллер использует не фреон, а воду с бромидом лития. Это малораспространенный тип устройств в России. Чаще применяется парокомпрессионный вариант – аналог внешнего модуля сплит-системы, через который вместо воздуха проходит вода. В конструкции машины имеются компрессор, конденсатор, ТРВ и испаритель.

Плюсы и минусы систем кондиционирования чиллер-фанкойл

Чем хороша система:

для охлаждения очень больших площадей нужен только один чиллер и может использоваться сколько угодно фанкойлов;
внешний и внутренний модули не связаны системой, ограниченной по расстоянию (чиллер может быть как-угодно удален от фанкойла для удобства монтажа);
универсальный характер (система работает круглые сутки все 12 месяцев в году);
благодаря использованию жидкого, а не газообразного хладагента система считается более безопасной;
систему кондиционирования можно масштабировать, чтобы обслуживать здания и помещения любых площадей.

Есть и минусы. Во-первых, это цена вопроса (чиллер нужно ставить на специальное основание, ему нужна площадка или отдельно обустроенное помещение, обязательна виброизоляция). Во-вторых, габариты (наружного блока). В-третьих, цена и сложность установки и обслуживания. Она у чиллер-фанкойлов значительно выше. И самостоятельно провести даже простые работы не получится.
